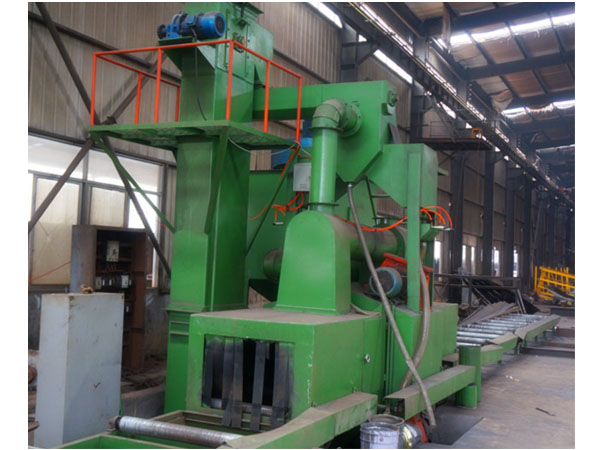

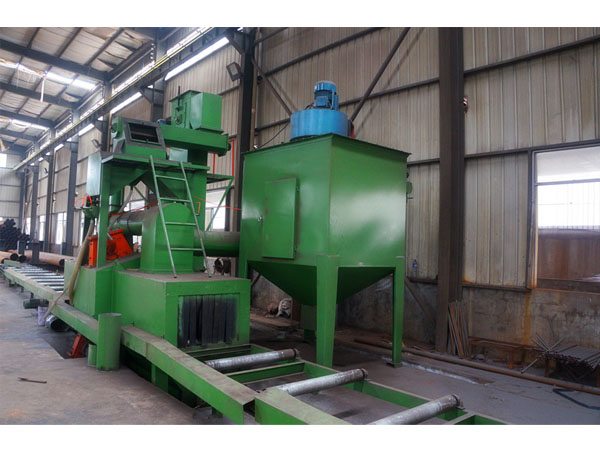

小型材拋丸機
小型材拋丸機
設備說明：
1.
本機主要由室體、轉臺、螺旋輸送器、分離器、提升機、輸丸裝置、拋丸器、除塵系統等部分組成了一個結構簡單、緊湊的轉臺式清理機，在室體頂部設有兩個高速旋轉的拋丸器，將彈丸以高速度拋出打擊在轉臺上回轉的工件。當被打件轉出室體時可以直接看到清理效果，同時更換新的工件。
2. 由轉臺的轉動帶動刮丸回轉，把丸砂通過螺旋輸送器送到提升機下部，再由提升機提到分離器進行分離，分離好的彈丸存入分離器的料斗，通過輸丸管及閘門供拋丸器連續工作。
傳動機構是由減速器帶動磨擦輪，通過一個離合機構和轉臺發生磨擦傳動，使轉臺平穩轉動，當工件轉出室外可用于直接翻動調整沒被清理好的工件，也可隨時根據被清理工件的不同和裝卸翻動工作的易難程度，來扳動離合手柄使磨擦輪和轉臺脫離，即轉臺停轉，調好工件再改變手柄位置，轉臺再開始轉動。
| 項目 | GQ698 | GQ6912 | GQ6915 | |
| 有效清理寬度 | mm | 800 | 1200 | 1500 |
| 進料口尺寸 | mm | 1000x400 | 1400x400 | 1700x400 |
| 清理工件長度 | mm | 1200~6000 | 1200~6000 | 1200~12000 |
| 輥道輸送速度 | m/min | 0.5~4 | 0.5~4 | 0.5~5 |
| 清理鋼板厚度 | mm | 3~60 | 3~60 | 1.5~60 |
| 清理型材規格 | ?16~28 | П≤20# ∧≤16# | П≤20# ∧≤16# | |
| 拋丸量 | kg/min | 4x250 | 4x250 | 4x250 |
| 首次裝入量 | kg | 2000 | 3000 | 4000 |
| 滾刷調整高度 | mm | 200 | 350 | |
| 通風量 | m3/h | 8500 | 17560 | 19000 |
| 外形尺寸 | mm | 18180x4250 x7095 | 21800x4670 x8020 | 25017x5370 x9015 |
| 地面以下深度 | mm | 800 | 1616 | 2257 |
| 總功率（不含除塵） | kw | ≈78 | ≈78 | ≈78 |
